▲适用范围
LDG-S2系列开关量信号隔离器连接于工业现场仪表与控制室之间的电气设备。开关量输入，通过继电器输出隔离。
接收来自现场的干接点或符合DIN19234标准的NAMUR型接近开关输入，通过信号隔离器将信号传输到控制室，可独立设置
为输入和输出同相或反相控制，同时具有输入线路故障检测报警指示功能。并提高输入、输出、电源之间的电气隔离性能。
有效解决工业自动化控制系统现场信号干扰和浪涌侵害的问题，保证系统的稳定和可靠运行。
▲主要特点
█ 抗干扰能力强：集成电路和高性能变压器，有效减少外界电磁干扰；
█ 转换精度高：采用电磁隔离技术，将信号高效转换；
█ 安装、接线便捷：DIN35mm导轨安装，可插拔端子设计，实现便捷安装和接线；
█ 功耗低、散热优良：低功耗和对流格栅设计，发热量小，散热快；
█ 多重安全保护：配电保护、电源反接保护、上电冲击保护、浪涌冲击保护；
█ 浪涌保护能力强：防浪涌型产品采用多重浪涌保护设计，兼具信号隔离和浪涌保护功能。
| 型号 | 货号 | 描述 |

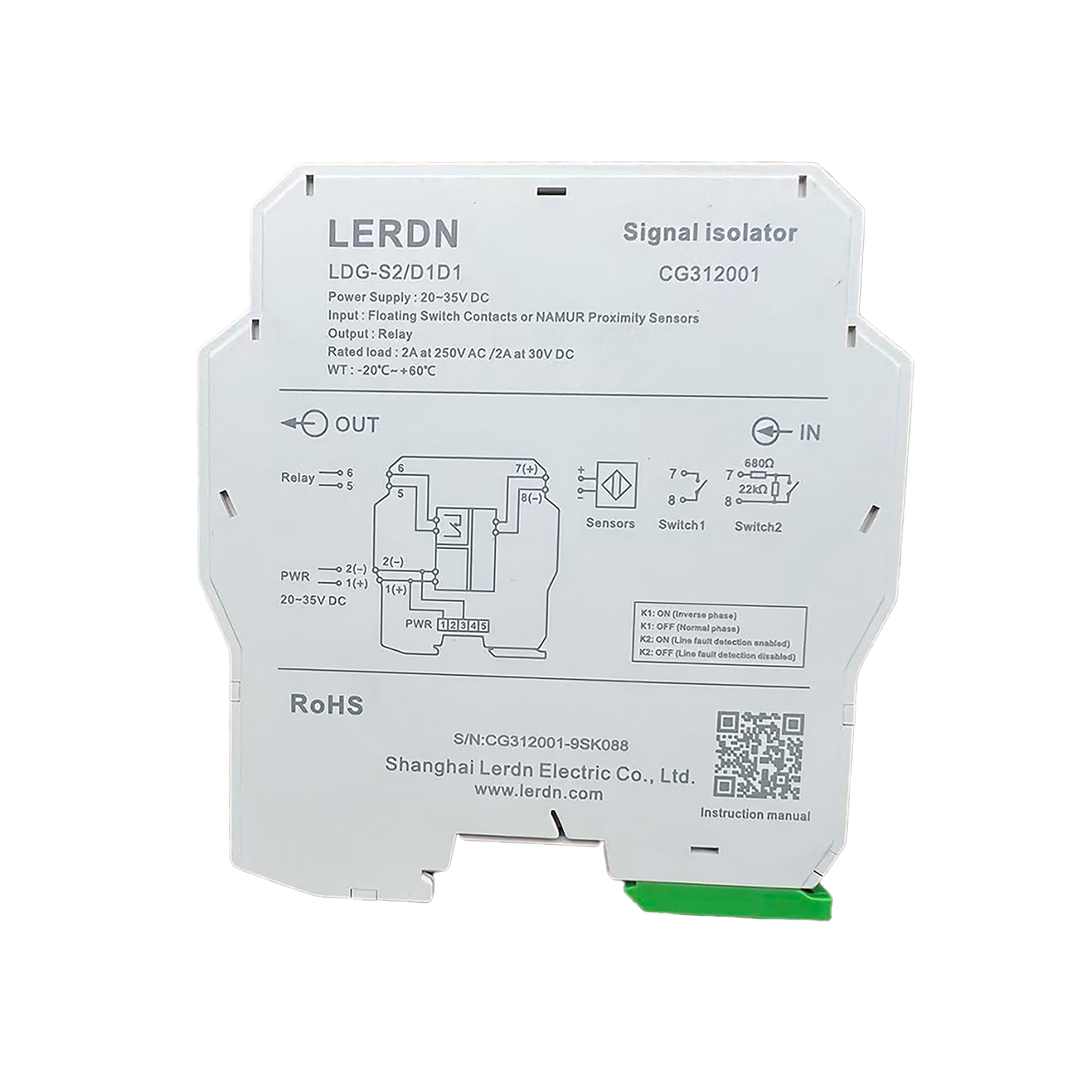

| LDG-S2/D1D1 | CG312001 | 一进一出 |
| LDG-S2/D1D2 | CG312002 | 一进二出 |
| LDG-S2/D2D2 | CG312003 | 二进二出 |
| LDG-S2/D1D1-Y | CG312004 | 一进一出防浪涌型 |
| LDG-S2/D1D2-Y | CG312005 | 一进二出防浪涌型 |
| LDG-S2/D2D2-Y | CG312006 | 二进二出防浪涌型 |
▲主要技术参数
额定供电电压/供电电压范围: 24V DC / 20~35V DC
隔离方式: 电磁隔离
输入开路电压: 8V
输入短路电流: 8mA
输出额定负载: 250V AC/2A或30V DC/2A
输出负载类型: 电阻性负载
响应时间: 10ms达到最终值的90%
电源保护: 电源反向保护
消耗电流(24V电源，继电器触点闭合时): ≤30mA(一进一出),≤40mA(一进二出),≤40mA(二进二出)
绝缘强度(电源、输入、输出之间):1500V AC，1min
绝缘电阻(电源、输入、输出与外壳之间):≥100MΩ，500V DC
电磁兼容性:GB/T 18268（IEC 61326-1）
使用环境温度: -20℃~+60℃
相对湿度(25℃): ＜90％RH（无凝结水）
外壳材料: PA6阻燃(UL94 V-0)
电源供电方式: 端子供电或导轨总线供电
安装方式: DIN35mm导轨安装
▲防浪涌功能(型号后缀-Y)
浪涌能力: 6kV/5kA(1.2/50μs & 8/20μs)
接地导线截面积: 2.5mm2
