▲适用范围

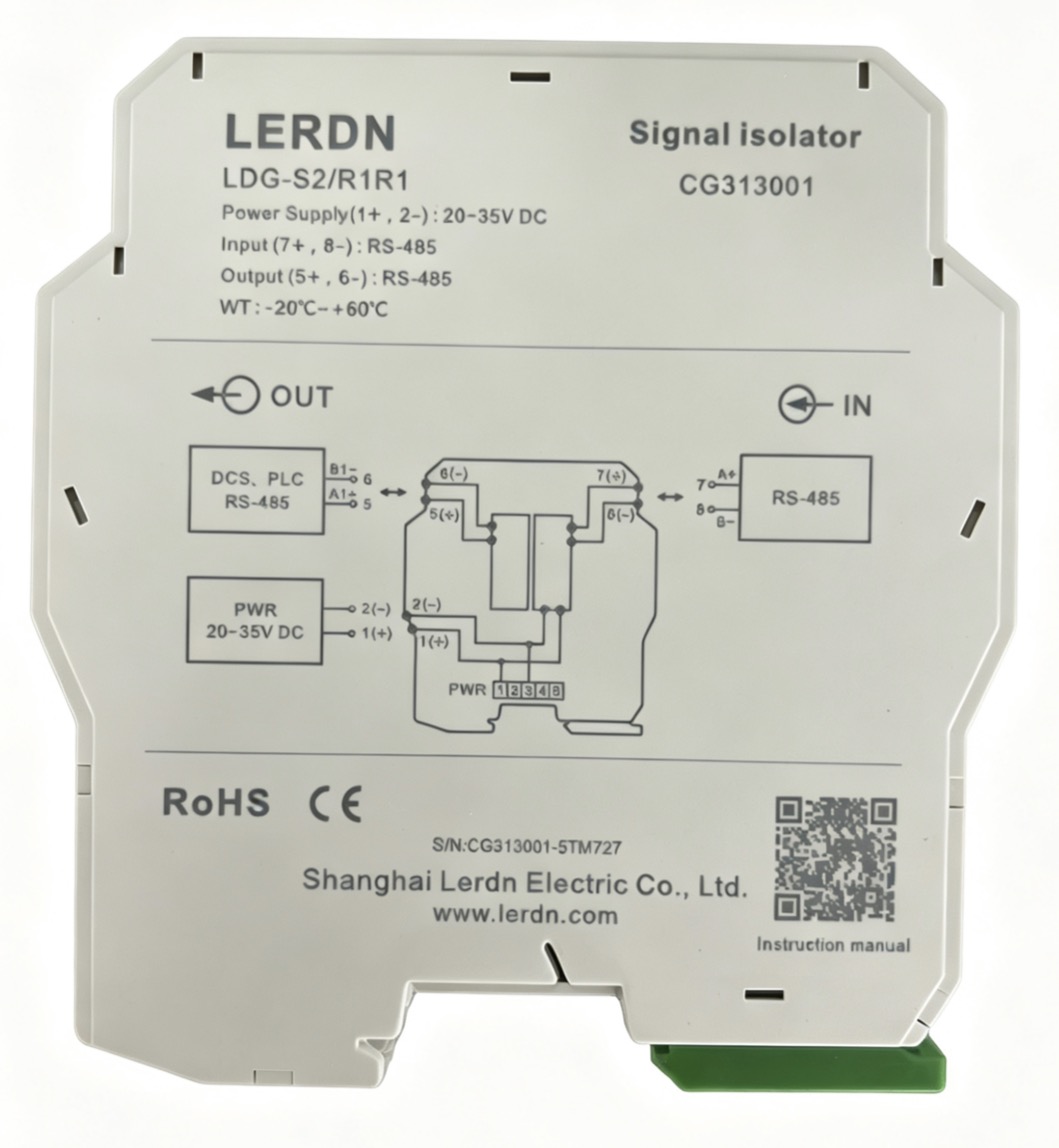

LDG-S2系列通讯量RS485信号隔离器主要用于带RS-485通信接口的现场仪表与控制室电气设备之间的信号隔离器作用。
将现场产生的RS-485数字信号在现场和控制室之间双向通信。该产品需要独立供电，输入和输出隔离。有效解决工业
自动化控制系统现场数字信号干扰和浪涌侵害的问题，保证系统的稳定和可靠运行。
专利号：ZL202530771910.9
▲主要特点
█ 抗干扰能力强：集成电路，有效减少外界电磁干扰；
█ 转换精度高：采用光电隔离技术，将RS485半双工信号高效隔离和转换；
█ 安装、接线便捷：DIN35mm导轨安装，可插拔端子设计，实现便捷安装和接线；
█ 功耗低、散热优良：低功耗和对流格栅设计，发热量小，散热快；
█ 多重安全保护：电源反接保护、上电冲击保护、浪涌冲击保护；
█ 浪涌保护能力强：防浪涌型产品采用多重专业浪涌保护设计，兼具信号隔离和浪涌保护功能。
| 型号 | 货号 | 描述 |
| LDG-S2/R1R1 | CG313001 | 一进一出(一从站接入一主站)，RS485转RS485 |
| LDG-S2/R1R2 | CG313002 | 一进二出(一从站接入二主站)，RS485转RS485 |
| LDG-S2/R1R1-Y | CG313005 | 一进一出防浪涌型(一从站接入一主站)，RS485转RS485 |
| LDG-S2/R1R2-Y | CG313006 | 一进二出防浪涌型(一从站接入二主站)，RS485转RS485 |
▲主要技术参数
额定供电电压/供电电压范围: 24V DC / 20~35V DC
隔离方式: 光电隔离
输入信号: RS-485半双工数字信号
输入通讯信号特征: RS-485
输入信号电平规则: 标准RS-485差分电平
输出信号: RS-485半双工数字信号
输出通讯信号特征: RS-485
输出信号电平规则: 标准RS-485差分电平
极限传输距离: 1200m
电源保护: 电源反向保护
消耗电流(@DC24V): ≤50mA
绝缘强度(电源、输入、输出之间):1500V AC，1min
绝缘电阻(电源、输入、输出与外壳之间):≥100MΩ，500V DC
电磁兼容性:GB/T 18268（IEC 61326-1）
使用环境温度: -20℃~+60℃
相对湿度(25℃): ＜90％RH（无凝结水）
外壳材料: PA6阻燃增强
电源供电方式: 端子供电或导轨总线供电
安装方式: DIN35mm导轨安装
▲防浪涌功能(型号后缀-Y)
浪涌能力: 6kV/5kA(1.2/50μs & 8/20μs)
接地导线截面积: 2.5mm2
